1.概述
ME32F103RBT6整合了高性能Arm Cortex-M3 32位RISC内核，工作频率最高达100 MHz，内嵌高速存储器（闪存高达128 KB，30MHz；SRAM高达16 KB，单周期读写），DMA，以及增强I/O和连接到两条APB总线的外设。该MCU支持16通道（其中2通道带64倍增益的运算放大器）12位ADC，可配置的运算放大器，2个比较器，4个通用16位基本定时器，2个16位高级定时器，1个带8通道输出的PWM以及标准和高级通信接口：2个I2C，2个SPI，5个串口（4个标准UART（其中两个带硬件握手），1个带LIN的UART）和一个CAN2.0。
2.基本特性
内核
ARM CortexTM-M3， 最高100 MHz.
高达1.25DMIPS/MHz (Dhrystone 2.1) 运算性能（0等待状态SRAM内存访问）
单周期32位硬件乘法器和硬件除法器
可嵌套中断向量控制器(NVIC)
24位系统嘀嗒定时器
DMA，支持外设到SRAM，SRAM到外设以及SRAM到SRAM操作
支持 SWD 调试端口
内存
支持将内存重新映射到BOOT/SRAM/User Flash作为起始地址(0x00000)
闪存：128K（用户区）+3.5K（Bootloader），最大访问速度30MHz
用户闪存支持可配置拆分（两个区域）,方便用户切换应用程序
SRAM: 16K
用户代码安全和加密
两种加密：禁止SWD访问用户存储器和禁止SWD端口
在启用安全性的情况下支持内存访问保护
可删除用户程序（CHIP ERASE）时暂时/永久删除安全设置
时钟
内部 IRC: 30MHz, 精度1%
看门狗时钟: 32K, 精度1%
外部晶振输入: 4MHz ~20MHz
PLL输出100Mhz
I/O 端口
最多 PA:16个/PB:16个/PC:16个/PD:5个
总计53个GPIO
定时器
提供4个16位基础定时器，可选择单发模式、周期定时器模式或自由运行模式
基础定时器还支持互补PWM输出以及PWM数据传输
两个增强型16位定时器，4个捕捉/4个匹配/PWM 7通道输出
增强型定时器/计数器支持边沿计数，门控计数， AB相正交计数，触发计数，符号计数
两个独立的看门狗 (WWDG和IWDG)
32位自由运行计数器
可选定时器输出间隔
PWM
内置16位脉冲宽度调制发生器，提供8通道脉冲宽度调制输出
支持在脉冲宽度调制事件时触发ADC/定时器
支持故障保护输入
标准UART
4个UART接口
与行业标准16C450和16550A UART兼容
可编程波特率发生器
支持bit-9可编程
16字节TXFIFO，16字节RXFIFO
支持RTS/CTS硬件流量控制和软件流量控制
支持IrDA模式
带LIN的UART
可编程波特率发生器
16字节TXFIFO，16字节RXFIFO
支持LIN
SSP/SPI (MSB/LSB)
两个SSP/SPI接口
支持主/从模式
全双工同步串行数据传输
可编程的串行时钟相位和极性
主模式下的可编程串行时钟频率.
传输和接收4到16位数据的可变长度
8帧FIFO，用于发送和接收
I2C
两个I2C接口
支持主/从模式
支持7位/10位寻址
支持多主机模式
可编程时钟并允许多种速率控制
支持快速模式增强（高达1 Mbit/s）、快速模式（高达400 Kbit/s）和标准模式（高达100 Kbit/s）
CAN
支持CAN协议 2.0版本 A和 B部分
多主机结构，带有无破坏性的位仲裁
位速率最高可达1 Mbit/s
多播和广播报文功能
强大的错误处理能力
LED 显示器
支持8（segment）x16（com）或16（segment）x8（com）
DMA
支持16通道DMA
DMA类型：内存到内存/内存到外设/外设到内存/外设到外设
两个比较器
8路输入，可配置
模数转换器
1M转换速率的12位SAR ADC
最多16路单端输入，其中2通道（AD8/AD10）带64倍增益的运算放大器
内部参考电压和外部参考电压（VDDA）可选
支持单模式/连续扫描模式
8个结果寄存器，通道可配置
通过软件编程或外部输入启动转换
AD15支持VDD电压检测功能
闪存（FLASH）控制器
支持IAP/ISP/ICP
电源管理
支持掉电模式 – 可配置的4管脚唤醒系统，功耗低致400nA
支持深度睡眠模式-选择16 IO端口+IWDG定时器唤醒系统
支持POR和可编程BOD检测
工作电压2.0v~5.5v
工作温度范围
工业级 (-40°C ~ +85°C)
扩展级 (-40°C ~ +105°C)
唯一的产品序列

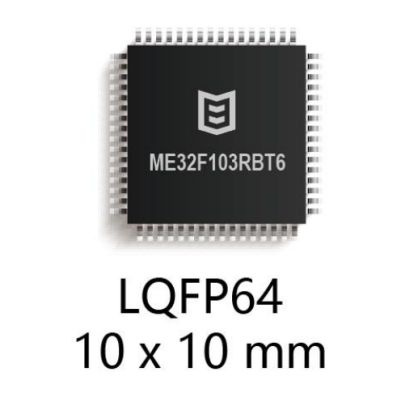

32，48，64管脚LQFP封装
